PD250+PF230德国迷你魔精密微型车床及附件
PD250+PF230德国迷你魔精密微型车床及附件
数量:
- +
产品详情

微型多功能机床 PD250+PF230


1.精密车床 PD250/E


用于平面、纵轴、锥型、螺纹车削等加工作业。
可加工钢材、黄铜、铝制品以及塑料。
配置有用于紧固钻铣机头PF230的螺纹。
中心间距:250mm。旋转直径:70mm。顶心与车刀架垂直间距:46mm。

机加工底座: 铸铁制成,宽型边栏和精密滑轨。

在高负荷调节下仍可保持微振动加工。
后方螺纹部位可安装精密钻铣机头PF230。

主轴机头:压铸铝制成。精密轴承安装在主轴上
(不安装卡盘时精度误差为1/100mm),
带有10.5mm穿镗孔。
卡盘最大夹持范围为70mm。
带有型号MK2螺纹孔。
可选择自动进给(0.05或0.1mm/圈,两档可调节)。

尾座:压铸铝制成,型号MK120mm锥孔,回缩30mm。
配有微米刻度和活顶心。

建议:车刀架由压铸锌制成。
钢制横向滑轨和纵向滑轨
(可调节范围分别为60mm和45mm)。
车刀架适用尺寸为8x8mm的车刀。
电机:低噪音特制电机,带有3档皮带轮调速功能,
转速范围:300-900或3000rpm。
带有辅助速度控制(全波电子速控)。

无级变速功能:100-300 或 1,000rpm,

取决于皮带比率。

顺时针或逆时针旋转。

主电源开关带有紧急停机和防止自动重启功能。

车床卡盘:高品质DIN8386 1级卡盘
(同心度误差0.04mm)。
夹持范围(正反转):2-90mm。
带有车床卡盘保护安全关机装置。

手摇轮:铝制,带有可调节刻度盘,
(1刻度=0.05mm,1圈=1mm)。

车螺纹设备:可调节旋钮,自动更换左右螺纹车削方向,
公制刻度(0.5-0.625-0.7-0.75-0.8-1.0-1.25-1.5)。

其他技术参数:
额定电压:220-240V。
电源频率:50/60Hz。
机身尺寸:长560mm,宽270mm,高170mm。
重量:约12kg。
NO 24002

随机附件:

三爪定心卡盘,备用卡盘夹爪卡盘扳手,备用带齿皮带,活动尾顶心,安全保护盖板,内六角扳手组套,车螺纹配套更换齿轮。


可选配件 用于精密车床 PD250/E

快速更换车刀架 - 十分简便!

用于快速更换刀具和调节高度。
包括两件独立快换车刀支架。
NO 24 026


独立快换车刀支架(可单独订购)
适合安装于上述快换车刀架。
NO 24 024       1 件装


ER20型 筒夹组:

高度同心度 2-10mm。
用于夹持高精密圆形部件。可使用筒夹组替代车床卡盘夹持工具。包括有8只筒夹(2.0-2.5-3.0-4.0-5.0-6.0-8.0和10mm筒夹各1只)
NO 24 038


4爪单动卡盘

用于夹持直角或非规则工件。 夹持范围:80mm。
NO 24 036

双顶心间作业配件

用于高同心度间的准确性.
This includes发货清单包括:1件面板,2件MK1规格(短型)顶心和1件固定工具。
NO 24 014

专业尾钻夹头 规格MK1

用于车床PD250/E的尾座。夹持尺寸最大为10mm。
NO 24 020

稳定扶架 用于加工较长工件

特别适合加工内孔,或当车床尾座不能起到作用时使用。夹持尺寸最大为40mm。
NO 24 010

分度盘 TA 250
用于精确加工圆形工件以及制造齿轮等工件。
带有两种刻度规格(40和48齿),
可进行2-3-4-5-6-8-10-12-16-20-24-40和48等分。
锥孔尺寸适合配套于精密车床 PD250/E。
可水平或垂直安装于车床架上。
使用匹配的螺母和螺钉固定在迷你魔标准T型槽口中。
(12X6X5mm)。
NO 24 044

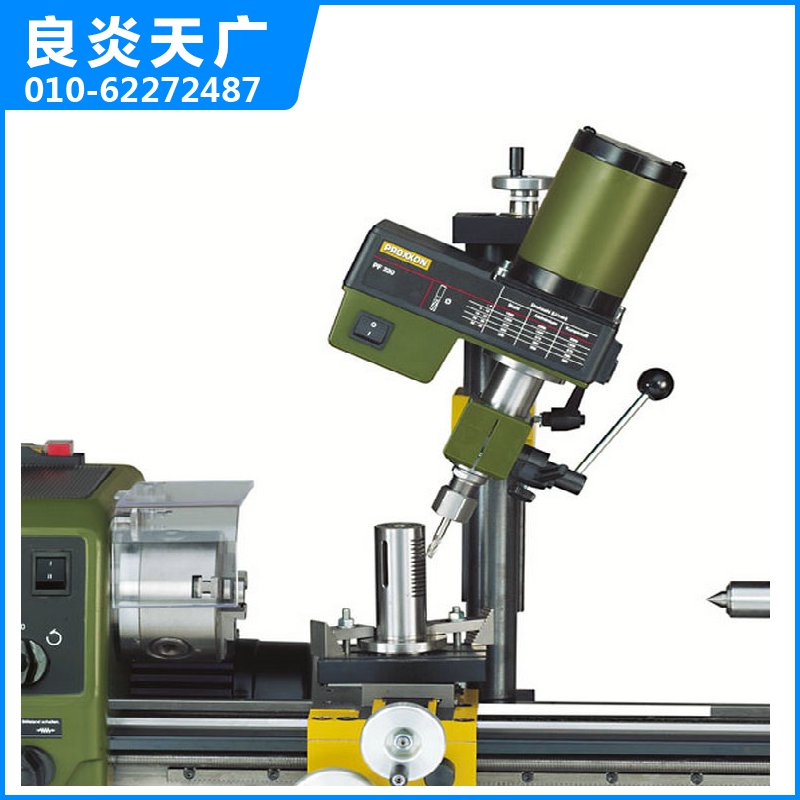

2.微型铣床PF230




本机可装在车床PD400,PD250上,车床有一个铣制的安装位置以固定附件,与FF230相同,但不包括组合工作台。取而代之的是一个尺寸为110x70mm带T槽的工作台,带3个T螺母。


特点:
精密铣床PF230(必须和PD400,PF250精密车床组合才能使用)

头部可作360度旋转(附刻度),可全方位加工。

坚固支柱可迅速安装到PD400,PD250车床基座上。

一块带有3条T形槽的工作台,台面尺寸:110*70mm。

功率:140W。主轴转速:280-550-870-1200-1500-2200rpm。X行程225mm,Y行程80mm。

除了车削的功能外,可钻孔、绞孔、镗孔、立铣、平面铣、铣沟槽、铣外形等操作。


钻铣床技术参数:
额定电压:220-240V。
额定功率:140W。
电压频率:50/60Hz。
转速:280-550-870-1200-1500-2200rpm。
立柱尺寸:35x400mm。
螺杆进给行程:30mm。
手柄精度:2mm/每圈,每刻度0.02mm。
总高780mm。
重量:约14kg。

钻铣床随机附件:
筒夹组一套(6、8、10mm)
固定筒夹用螺母
内六角扳手一套(2、2.5、3、4、6mm)
T型槽面板一套

编号 24 104


注意:
本系统不包括车刀、铣刀、工作夹具以及夹块。

以下为选配件,不包含在整机价格中,需要单独选购!

精密微进给
用于铣/钻附件PF230及微型铣床FF230。安装方便。现在可使用高度进给(垂直)或斜角位置的精密进给。每圈=1.5mm主轴行程,每刻度=0.05mm。刻度可复位为零。
编号 24 140

TA250通用分度器,用于PD250,PF230,FF230

用于精确加工圆形工件以及制造齿轮等工件,带有两种刻度规格(40和48齿)可进行2-3-4-5-6-8-10-12-16-20-24-40和48等分锥孔尺寸适合配套于精密车床 PD250/E。可水平或垂直安装于车床架上使用匹配的螺母和螺钉固定在迷你魔标准T型槽口中,外形尺寸:12×6×5mm。
材质:钢制
重量:1160g

编号 24 044

钻头夹头,带10mm柄。
工业标准质量,但没有筒夹那么精确。带10mm柄适用于10mm筒夹。包括夹头键。
编号 24 110



夹具
适用于MICROMOT标准的T槽(12x6x5mm)。无级调节,范围从6到40mm。一对。
编号 24 272

梯形夹具
由2个梯形夹块及2个夹钳、2个螺母、2个T槽螺母(B=7mm,E=12mm,D=4mm,C=7.2mm)组成。可固定高约35mm的工件。木盒包装。
编号 24 257

精密V 夹块
用于夹紧不同的工件。由硬化钢成对精密铣磨制成。V形有4种不同深度,但都呈90度。尺寸为50x30x30mm。坚固的夹钳及滚花旋钮可确保工件牢牢固定。

编号 24 262 2 pieces

精密虎钳,由钢材铣加工而成
可使用其侧面及背面。钳夹宽60mm,夹紧宽度46mm。全套配有固定螺栓,木盒包装。

编号 24 255

铣刀刀具(2-5mm)4件套
HSS高速钢,双槽铣刀组2,3,4及5mm,全部为6mm柄径。符合DIN327标准,木盒包装。

编号 24 610

铣刀刀具(6-10mm)4件套
HSS高速钢,四槽铣刀组6,7,8 及10mm 符合DIN 844标准。木盒包装。

编号 24 620

德国PROXXON迷你魔 电动工具 磨具磨料 木工机械 汽车保养维修 气动工具

用于的车削技术
Tillman Wallroth的一本有趣的书中提供了所有重要车床零件和车削技术的具体实用的说明。其中包括许多易懂的示例、清楚明了的插图、以及各种各样的用户提示。作者有意避免使用科学术语,便于读者理解书中的指导说明。
230页,完全中立。
编号 24 999

以上报价(优惠价)不含运费和发票,如需开发票+10-17%,蚂蚁花呗和信用卡付款或刷卡需在货款总额加1%。
