FF500/BL-CNC数控钻铣床
FF500/BL-CNC数控钻铣床
详情

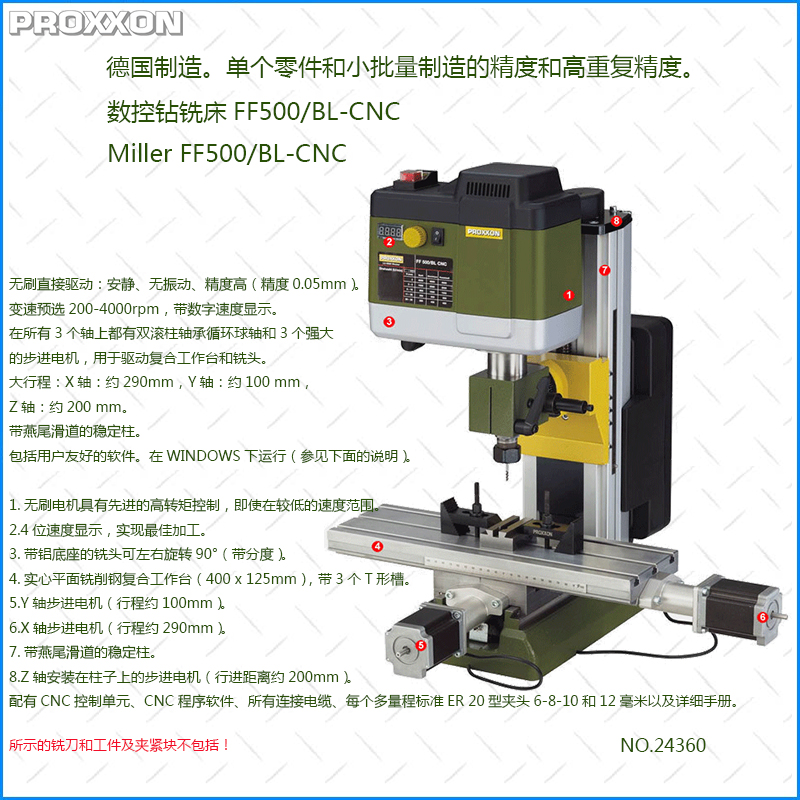

德国制造的CNC系统。精度高,重复精度高!
数控钻铣床FF500/BL-CNC

采用无刷直接驱动:安静,无振动,高精度(精度为0.05mm)。
带有200到4,000rpm的变速预选功能,并带有数字速度显示。
在所有3个轴上都有双滚子轴承循环球主轴,以及3个强大的步进电机,用于驱动复合工作台和铣削头。
行程:X轴:290mm,Y轴100mm,Z轴200毫米,
带有燕尾槽滑道的稳定柱。
包括用户友好的软件。在WINDOWS®下运行(请参见下面的描述)。
借助3个刀具轴的CNC控制,可以在所有尺寸上加工钢和有色金属。这也适用于较大的工件!

1.无刷电机,即使在较低的转速范围内,也具有复杂的控制功能,可实现高转矩。
2.4位速度显示,可实现最佳加工。
3.带有铝制底座的铣头可以左右旋转90°(带刻度)。
4.带有3个T型槽的坚固的平面铣削钢复合台(400 x 125mm)。
5.Y轴步进电机(行进距离约100mm)。
6.X轴步进电机(行进距离约290mm)。
7.带有燕尾槽滑道的稳定柱。
8.Z轴步进电机安装在立柱中(行进距离约200mm)。

轴由循环球主轴(无反冲)和强大的步进电机驱动。否则,机械设计几乎与铣床FF500/BL相同:坚固,平面铣削的钢制复合工作台,带有3个连续的T型槽,用于8号标准T型螺母。减振铸钢底座。带有燕尾槽滑道的稳定柱。铣头可通过强大,安静且无冲击的冷凝器马达左右旋转90°。PolyV型皮带驱动器可实现6种主轴速度(180-2,500/min)。使用带刻度环的钻杆(1刻度线=1mm)进行额外的套筒进给(30mm)。使用钢夹头固定工件。

配有CNC控制单元,CNC程序软件,所有连接电缆,多量程标准型号ER 20夹头6-8-10和12mm,以及详细的手册。

NO.24360


适用于WINDOWS®的PROXXON CAD/CAM软件



软件和硬件的简要说明:
该软件与机械,电机和CNC机床的控制单元相协调,从而提供了最佳性能。

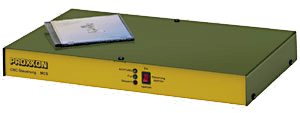

CNC控制单元控制机器的步进电机。PC软件为机器提供了用于刀具行进的几何形状信息(通过RS 232接口)。这意味着控制单元是软件和机器机械之间的接口。

强大的微处理器以及相应尺寸的步进电动机和相位确保了电动机始终为任何加工过程提供足够的功率。控制单元外壳中的两个可自由使用的输出继电器为控制其他功能(例如工作灯)提供了便利。包括带有合适插头的连接电缆和用于连接至220-240V的内置电源。

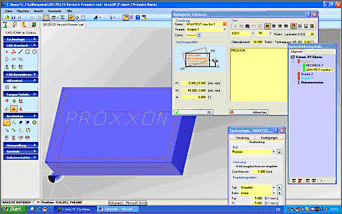

工件几何形状
的简单创建程序启动时将显示CAD窗口。在熟悉的WINDOWS®环境中创建工件轮廓。程序操作期间提供了许多辅助工具,除了使用鼠标外,还支持坐标输入(绝对和相对)。

技术信息分配给每个绘图元素。例如,这可以实现不同的处理速度和手动更换工具。
也可以读取.dxf格式的现有文件。

自动生成CAM数据
通过单击鼠标,将完成的工具图转换为机器的指令集。因此,可以立即开始加工。以这种方式生成的指令集符合DIN / ISO 66025,可以手动编辑和导出。相反,该系统还允许导入或完全自写数据集。


CNC模拟
如果需要,在图形窗口中模拟刀具的行进距离。这样,可以及时识别编程中的错误。

手动工作
将手轮替换为CNC机器的步进电机。但是,由于可以手动操作步进电机,因此可以借助光标按钮进行手动加工。

软件安装
PC软件在CD ROM上提供。正常情况下,在WINDOWS®下即可进行无故障安装。

注意:
PC或笔记本电脑不在供货范围内。硬件的最低要求:奔腾处理器,具有400 MHz频率(或类似频率),高质量的图形卡(64 MB RAM)和至少40 MB的可用硬盘存储空间。


技术数据:

电源:230V/50/60Hz

电机:400W无刷电机

X轴主轴驱动:循环球主轴倾斜度为4.0mm,齿腹直径为12mm。具有2.2A和1.27Nm停留时间的步进电机;行驶距离:约 290毫米

Y轴主轴驱动:循环球主轴倾斜度为4.0mm,齿腹直径为12mm。具有2.2A和1.27Nm停留力矩的步进电机;行驶距离:约 100毫米

Z轴主轴驱动:循环球主轴倾斜度为4.0mm,齿腹直径为12mm。具有2.2A和1.27Nm停留力矩的步进电机;行驶距离:约 200毫米

主轴转速:变速预选范围为200-4,000rpm。步进电机的控制通过CNC控制单元(包括在交货范围内)。

软件:在CD-ROM上安装,可在Windows 98,Windows 2000,Windows XP,Windows Vista和Windows 7下安装

驱动器连接:通过RS 232接口(或:使用USB适配器),将电缆连接到PC包含在供货范围内

尺寸大小:机器:工作台370 x 350mm,工作台400 x 125mm,总高度 780毫米;控制单元:长450 x宽270 x高60毫米

总重量:机器:约50kg /控制单元:约 4公斤


铣床FF500/BL-CNC的配件

附件UT400/CNC

第4轴分割 为PROXXON铣床FF500/CNC。完美的3D处理!用于单个零件和小批量生产。对于制造部门,齿轮,斜齿轮,丝杠和(包括不规则的)轮廓。所有角度位置均可通过计算机控制。易于水平和垂直施工。由强力步进电机(2.0A)通过齿形带驱动,几乎无间隙,可调节蜗轮。高传动比(40:1)可提供巨大的扭矩。主轴带有14毫米的钻孔和法兰,以适合PD400车床系统的面板和所有车床卡盘。最小增量0.003°。通过光栅识别参考位置。
包装中不包括卡盘和工件。
NO.24423

MICROMOT适配器

与铣床FF500/BL和FF500/BL-CNC 结合使用时,可与高速MICROMOT旋转工具一起使用。 仅需几个步骤,即可将标准铣头更换为适配器。我们20毫米领使紧固MICROMOT 60系列的所有设备中,精密MICROMOT钻/磨床FBS240/E和MICROMOT专业钻/磨床IBS/E。特别适用于需要高速铣削小型铣刀(例如铣削电子板)以及微钻孔的应用。配有紧固螺丝。 不包括此处描述的专业钻孔机/磨床IBS/E。
NO.24346

PROXXON铣床的防溅板和切屑收集盘

由1.5毫米厚的钢板制成,粉末涂层。通过钻孔将支架固定在工作表面上(使用钢套可保持托盘紧密密封)。长700毫米,宽420毫米,高40毫米。
适用于FF230,FF400,FF500,FF500/CNC,FF500-准备用于CNC,FF500/BL,FF500/BL-CNC和FF500/BL-CNC就绪以及铣/钻单元BFB2000和复合表KT150。
注意:不包括此处描述的铣床。
N0.24322

齿轮齿卡盘(10毫米)。带适配器。

工业质量,但是不如筒夹那么精确。带有适合10mm筒夹的10mm适配器。包括卡盘键。
NO.24110

多范围标准型号ER20夹头(图片未显示)
用于PF/400铣刀(钻头401-10910)和FF 500铣刀(钻头5648)。高同心度和重复精度。可以减小到其公称直径下的0.5mm(不需要中间尺寸)。D=21毫米,L=31.5毫米。分别包含2.4-3-3.2-4和5mm之一。在带有滑动盖的木箱中提供。
NO.24253

步进夹套钢。

2个台阶块和每个台阶夹。
根据MICROMOT标准(12x6x5mm),带有匹配的槽螺母和用于T型槽的紧固螺钉。在带有滑动盖的木箱中。
NO.24256       适用于厚度最大20mm的工件
NO.24257       适用于厚度最大35mm的工件

精密虎钳PM60

完美的矩形。放置在侧面和端面上。带有匹配的螺母和螺钉,用于固定在MICROMOT标准的T型槽(12x6x5mm)中。在带有滑动盖的木箱中提供。钳口宽度60mm。夹紧力42mm。总长度100mm。
NO.24255

精密V型块

用于夹持各种工件。由硬化钢制成,成对精密研磨。四个不同深度的棱柱切口V均为90°。尺寸50x30x30mm。坚固的夹具和滚花旋钮确保了极好的工件固定。在带有滑动盖的木箱中提供。
NO.24262      2件


三件式中心钻套装

由HSS钢制成。DIN333(A型)60° 成套中心钻,尺寸为2-2.5和3.15mm。
NO.24630

铣刀组(2-5mm)

所有带6mm轴的铣刀。Ø2-3-4和5mm的刀具。根据DIN 327双槽纹。由HSS-Co5制成。配有带滑动盖的木箱。
NO.24610

铣刀组(6-10mm)

4个直径Ø6-7-8和10mm的刀具。根据DIN 844的四槽设计。轴分别为6和10mm。由HSS-Co5制成。配有带滑动盖的木箱。
NO.24620

寻边器套件

用于相对于铣刨机上的机床主轴快速准确地定位工件的起点。尺寸为6x6x50mm和6x5x75mm。配有带滑动盖的木箱。
NO.24434

14件平行支撑套件

用于调节钻床,车床和铣床的工作。由高硬度淬硬钢(58-62HRC)制成。平行精度0.02mm。8x10、15、20、25、30、35和40mm各2个。长100mm。包装在一个木盒子里。
NO.24266
